جک پنوماتیک چیست؟
جک پنوماتیک یک عملگر مکانیکی است که با استفاده از هوای فشرده، حرکت خطی ایجاد میکند. در سادهترین حالت، هوای فشرده وارد محفظه سیلندر شده و به سطح پیستون نیرو وارد میکند. این نیرو باعث حرکت پیستون و در نتیجه حرکت شافت جک میشود.
از این حرکت میتوان برای انجام عملیات مختلفی مانند:
• هل دادن قطعات
• کشیدن و جابهجایی
• پرس کردن
• بلند کردن
• فشردن
• توقف قطعات روی خط تولید
• باز و بسته کردن مکانیزمها
• عملیات مونتاژ
• جابهجایی محصولات
استفاده کرد.
به همین دلیل، جک پنوماتیک یکی از اجزای مهم در سیستمهای اتوماسیون صنعتی محسوب میشود.
جک پنوماتیک چگونه کار میکند؟
ساختار یک جک پنوماتیک معمولاً از اجزایی مانند بدنه یا سیلندر، پیستون، شافت، آببندها، درپوشها و تجهیزات مربوط به نصب و کنترل حرکت تشکیل شده است.
در یک سیستم معمولی، کمپرسور هوای فشرده را تولید میکند. هوا پس از عبور از تجهیزات آمادهسازی مانند فیلتر و رگلاتور، توسط شیر پنوماتیک به یکی از ورودیهای سیلندر هدایت میشود.
فشار هوا به پیستون وارد شده و آن را حرکت میدهد. پیستون نیز شافت را جابهجا میکند و حرکت خطی موردنیاز دستگاه ایجاد میشود.
در جکهای دوطرفه، با تغییر مسیر هوای فشرده توسط شیر کنترل جهت، پیستون میتواند در هر دو جهت حرکت کند.
جک پنوماتیک یکطرفه و دوطرفه چه تفاوتی دارند؟
یکی از اولین مواردی که هنگام انتخاب جک باید مشخص شود، نوع عملکرد آن است.
جک پنوماتیک یکطرفه
در این مدل، هوای فشرده برای حرکت پیستون در یک جهت استفاده میشود و بازگشت آن معمولاً توسط فنر انجام میگیرد.
این نوع جک برای کاربردهایی مناسب است که حرکت در یک جهت اصلی اهمیت دارد و برگشت پیستون نیاز به نیروی هوای فشرده ندارد.
جک پنوماتیک دوطرفه
در جک دوطرفه، هوای فشرده برای حرکت رفت و برگشت پیستون استفاده میشود.
این مدل در ماشینآلات صنعتی بسیار رایج است، زیرا امکان کنترل هر دو حرکت رفت و برگشت را فراهم میکند.
انتخاب بین این دو مدل به طراحی مکانیزم، نیروی موردنیاز، فضای نصب و نحوه عملکرد دستگاه بستگی دارد.
انواع جک پنوماتیک
جکهای پنوماتیک در شکلها و استانداردهای مختلف تولید میشوند. انتخاب مدل مناسب باید بر اساس کاربرد واقعی دستگاه انجام شود.

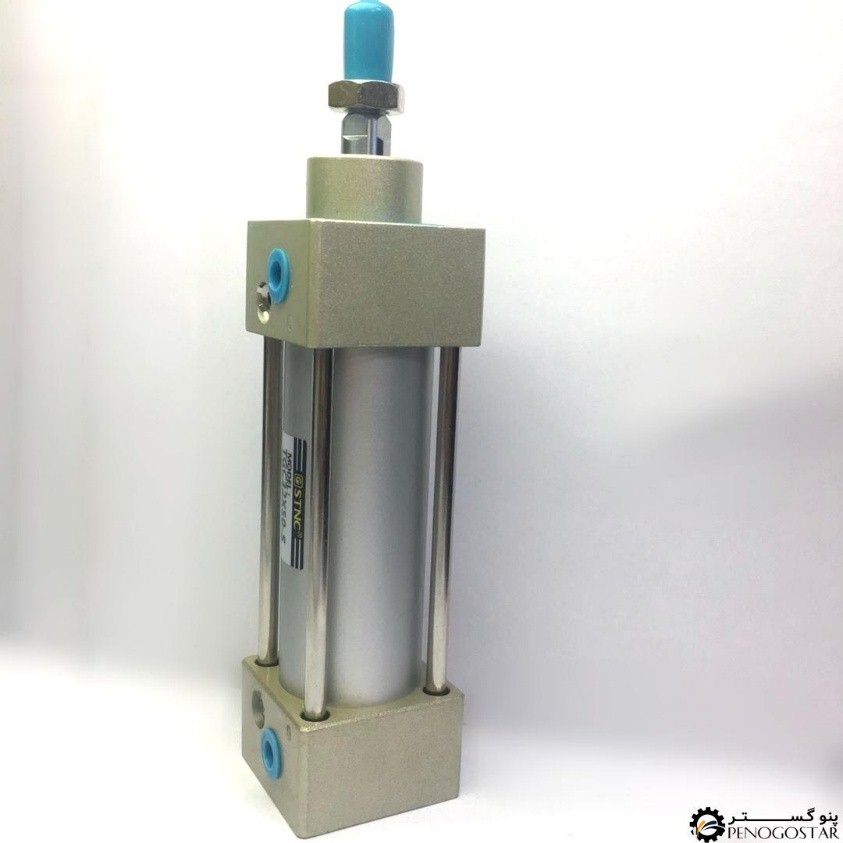

جک پنوماتیک چهارمیل
جک چهارمیل یکی از مدلهای شناختهشده در ماشینآلات صنعتی است. در این ساختار، چهار میله نگهدارنده در اطراف بدنه قرار گرفتهاند و دو طرف جک را به یکدیگر متصل میکنند.
این مدل برای بسیاری از کاربردهای عمومی صنعتی انتخاب مناسبی است و در اندازهها و کورسهای مختلف عرضه میشود.
جک پنوماتیک قلمی
جک قلمی یا Mini Cylinder به دلیل قطر و ابعاد نسبتاً کوچک، برای مکانیزمهایی که فضای نصب محدودی دارند کاربرد زیادی دارد.
این جکها در تجهیزات اتوماسیون، دستگاههای کوچک و مکانیزمهای سبک مورد استفاده قرار میگیرند.
جک پنوماتیک کامپکت
جک کامپکت برای شرایطی طراحی شده است که فضای نصب محدود باشد.
طول کلی کمتر نسبت به برخی سیلندرهای استاندارد باعث میشود بتوان از آن در ماشینآلات فشرده و مکانیزمهایی که فضای کافی برای نصب سیلندر معمولی ندارند استفاده کرد.
جک پنوماتیک DNC
جکهای DNC در بسیاری از ماشینآلات صنعتی مورد استفاده قرار میگیرند و معمولاً بر اساس استانداردهای ابعادی مشخص طراحی میشوند.
مزیت استفاده از جکهای استاندارد این است که در طراحی و جایگزینی قطعات، ابعاد نصب و متعلقات قابل پیشبینیتر هستند.
جک پنوماتیک دوشفت
در جک دوشفت، حرکت شافتها میتواند برای ایجاد ثبات بیشتر در مکانیزم مورد استفاده قرار گیرد.
این مدل در کاربردهایی که کنترل بهتر حرکت یا جلوگیری از چرخش قطعه اهمیت دارد، میتواند گزینه مناسبی باشد.
جک پنوماتیک راهنمادار
در برخی کاربردها، بار واردشده فقط در راستای محور جک نیست و نیروهای جانبی نیز وجود دارند. در چنین شرایطی استفاده از جک راهنمادار میتواند پایداری مکانیزم را افزایش دهد.
البته در صورت وجود بار جانبی قابلتوجه، انتخاب جک باید با توجه به مشخصات فنی سازنده انجام شود و نباید صرفاً با افزایش قطر سیلندر مشکل را حل کرد.
قطر جک پنوماتیک چه اهمیتی دارد؟
قطر پیستون یکی از مهمترین مشخصات یک جک پنوماتیک است.
بهطور کلی، هرچه قطر پیستون بیشتر باشد، سطح مؤثر پیستون افزایش پیدا میکند و در فشار یکسان، نیروی بیشتری تولید میشود.
مساحت پیستون از رابطه زیر محاسبه میشود:
A = πD² / ۴
که در آن:
• A = سطح پیستون
• D = قطر پیستون
• π ≈ ۳.۱۴
برای مثال، اگر قطر پیستون ۵۰ میلیمتر باشد:
A ≈ ۱۹۶۳ میلیمتر مربع
سپس با توجه به فشار کاری میتوان نیروی تقریبی خروجی را محاسبه کرد.
البته در عمل، اصطکاک، آببندی، فشار واقعی و شرایط کاری باعث میشوند نیروی تئوری با نیروی واقعی تفاوت داشته باشد.
طول کورس جک چیست؟
کورس یا Stroke به مقدار مسافتی گفته میشود که شافت جک میتواند حرکت کند.
برای مثال، در یک جک ۵۰×۲۰۰ معمولاً عدد اول قطر پیستون و عدد دوم طول کورس را نشان میدهد؛ یعنی قطر ۵۰ میلیمتر و کورس ۲۰۰ میلیمتر.
انتخاب کورس باید بر اساس فاصله واقعی حرکت مکانیزم انجام شود. استفاده از کورس بیش از نیاز، علاوه بر افزایش ابعاد و هزینه، ممکن است فضای بیشتری در ماشین اشغال کند.
چرا کنترل سرعت جک پنوماتیک اهمیت دارد؟
سرعت حرکت جک فقط به فشار هوا وابسته نیست. دبی هوای ورودی و خروجی، نوع شیر، شیلنگها، اتصالات و تجهیزات کنترل جریان نیز روی سرعت اثر دارند.
برای کنترل سرعت معمولاً از فلوکنترل یا شیر کنترل جریان استفاده میشود.
در بسیاری از کاربردها، کنترل جریان هوای خروجی میتواند حرکت روانتر و کنترلشدهتری ایجاد کند.
ضربهگیر جک پنوماتیک چیست؟
وقتی پیستون با سرعت بالا به انتهای مسیر برسد، انرژی حرکتی آن میتواند باعث ایجاد ضربه و لرزش شود.
سیلندرهایی که دارای سیستم Cushion یا ضربهگیری هستند، میتوانند سرعت پیستون را در نزدیکی انتهای کورس کاهش دهند.
این ویژگی در جکهایی که با سرعت بالا کار میکنند اهمیت بیشتری دارد و میتواند به کاهش صدای ضربه و افزایش عمر قطعات کمک کند.
سنسور جک پنوماتیک چه کاربردی دارد؟
در بسیاری از ماشینآلات لازم است کنترلر یا PLC بداند پیستون جک در چه موقعیتی قرار دارد.
برای این کار میتوان از سنسورهای مخصوص جک استفاده کرد.
این سنسورها معمولاً روی بدنه جک نصب میشوند و با تشخیص موقعیت پیستون، سیگنال لازم را برای سیستم کنترل ارسال میکنند.
به این ترتیب میتوان عملیات بعدی دستگاه را بر اساس موقعیت جک اجرا کرد.
جک پنوماتیک در چه صنایعی استفاده میشود؟
کاربرد این تجهیزات بسیار گسترده است و از جمله میتوان به موارد زیر اشاره کرد:
• ماشینآلات بستهبندی
• خطوط مونتاژ
• صنایع غذایی
• ماشینسازی
• صنایع دارویی
• تجهیزات اتوماسیون
• خطوط انتقال
• دستگاههای برش
• تجهیزات پرس و فیکسچر
• سیستمهای جابهجایی قطعات
• دستگاههای چاپ
• صنایع چوب و MDF
در تمام این کاربردها، انتخاب صحیح سیلندر و تجهیزات جانبی نقش مهمی در عملکرد نهایی دستگاه دارد.
پنوگستر؛ تأمینکننده جک پنوماتیک و تجهیزات پنوماتیک در ایران
انتخاب تأمینکننده مناسب یکی از بخشهای مهم خرید تجهیزات پنوماتیک است؛ زیرا مشخصات فنی جک، کیفیت ساخت، موجودی، امکان تأمین مدل موردنظر و دسترسی به تجهیزات جانبی میتواند روی عملکرد و زمان تعمیر یا راهاندازی دستگاه تأثیرگذار باشد.
پنوگستر یکی از مجموعههای فعال در زمینه تأمین تجهیزات پنوماتیک در ایران است که انواع تجهیزات این حوزه از جمله جکهای پنوماتیک، شیرهای پنوماتیک، اتصالات و تجهیزات مرتبط را عرضه میکند. اطلاعات منتشرشده درباره این مجموعه، فعالیت آن در بازار تجهیزات پنوماتیک و عرضه محصولات برندهای مختلف را نشان میدهد.
