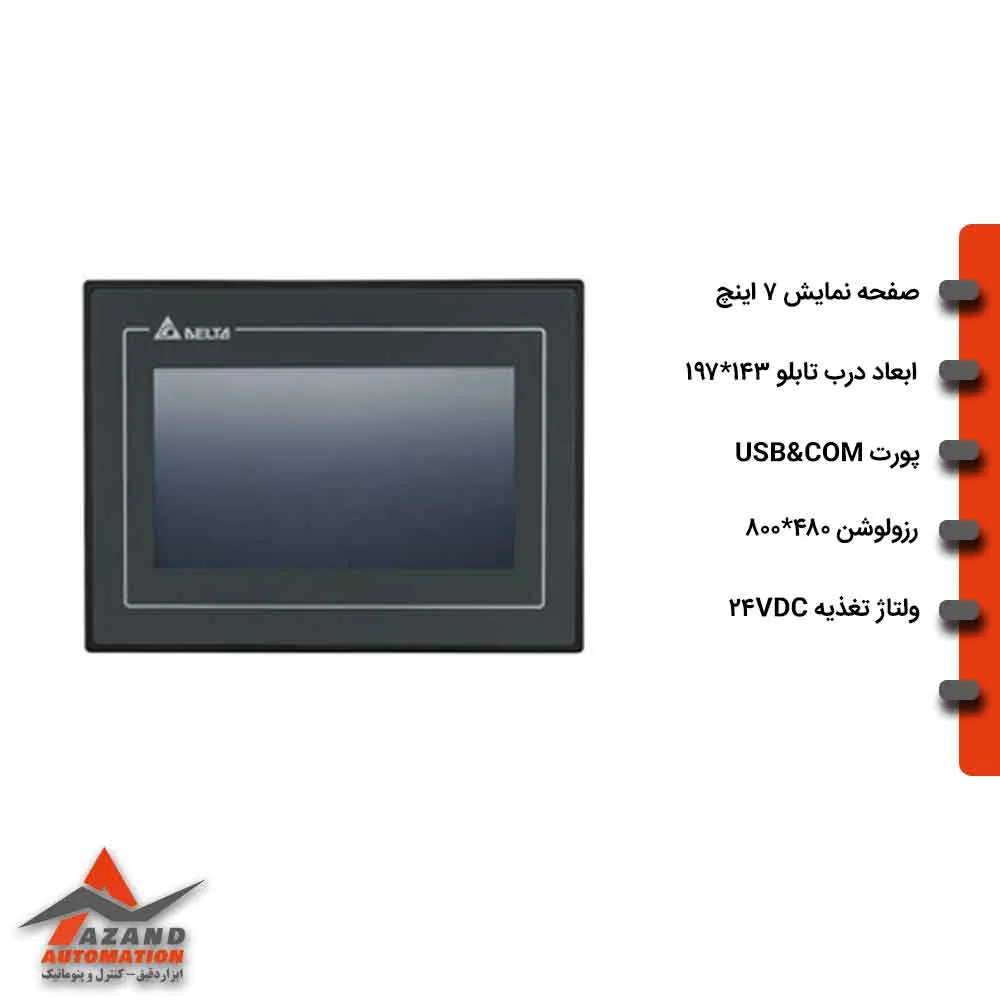

بررسی HMI دلتا مدل DOP-107BV (۷ اینچی) + قیمت و خرید از نمایندگی

یکی از مدل‌های شناخته‌شده در رده HMIهای اقتصادی، Delta DOP-107BV از سری DOP-100 است. این مدل به نمایشگر ۷ اینچی، رزولوشن ۸۰۰×۴۸۰ پیکسل، پردازنده ARM Cortex-A8 و رابط‌های ارتباطی سریال مجهز شده و برای طیف متنوعی از کاربردهای اتوماسیون صنعتی قابل استفاده است. مشخصات رسمی دلتا نیز این ویژگی‌ها را تأیید می‌کند.

HMI دلتا DOP-107BV چیست؟

DOP-107BV یک پنل اپراتوری یا Human Machine Interface از خانواده DOP-100 شرکت Delta است. وظیفه HMI در یک سیستم اتوماسیون، ایجاد ارتباط گرافیکی بین اپراتور و تجهیزات کنترلی مانند PLC، اینورتر، سروو درایو و سایر تجهیزات دارای پروتکل ارتباطی است.

در یک خط تولید، اپراتور به جای کار مستقیم با پارامترهای PLC، می‌تواند وضعیت ورودی‌ها و خروجی‌ها، مقادیر فرایندی، آلارم‌ها و تنظیمات دستگاه را از طریق صفحات گرافیکی HMI مشاهده و کنترل کند. همین موضوع باعث می‌شود انتخاب نمایشگر مناسب، بخشی مهم از طراحی سیستم کنترل باشد.

DOP-107BV دارای نمایشگر TFT LCD هفت اینچی با ۶۵۵۳۶ رنگ و رزولوشن ۸۰۰×۴۸۰ پیکسل است. پردازنده ARM Cortex-A8 با فرکانس ۸۰۰ مگاهرتز و حافظه ۲۵۶ مگابایت RAM و ۲۵۶ مگابایت Flash نیز برای اجرای پروژه‌های این خانواده در نظر گرفته شده است.

چرا نمایشگر ۷ اینچی برای اتوماسیون اهمیت دارد؟

اندازه نمایشگر مستقیماً روی نحوه طراحی صفحات HMI اثر می‌گذارد. نمایشگر هفت اینچی فضای مناسبی برای قرار دادن کلیدهای کنترلی، نمایش وضعیت تجهیزات، مقادیر عددی، نمودارها و پیام‌های هشدار فراهم می‌کند؛ در عین حال ابعاد آن برای بسیاری از تابلوهای کنترل قابل مدیریت است.

در DOP-107BV از صفحه‌ای با رزولوشن ۸۰۰×۴۸۰ استفاده شده است. این رزولوشن برای طراحی صفحات گرافیکی متداول در بسیاری از ماشین‌آلات و سیستم‌های کنترل مناسب است و امکان نمایش هم‌زمان چند عنصر کنترلی را فراهم می‌کند. روشنایی معمول نمایشگر نیز حدود ۴۰۰ cd/m² اعلام شده است.

البته انتخاب HMI صرفاً بر اساس اندازه صفحه منطقی نیست. اگر پروژه به Ethernet، قابلیت‌های ارتباطی گسترده‌تر یا امکانات پیشرفته‌تری نیاز داشته باشد، باید مدل‌های دیگر همین خانواده نیز بررسی شوند.

ارتباط DOP-107BV با PLC و تجهیزات صنعتی

یکی از مهم‌ترین موارد هنگام انتخاب HMI، پشتیبانی از رابط‌های ارتباطی موردنیاز پروژه است. DOP-107BV از ارتباطات سریال RS-232، RS-485 و RS-422 پشتیبانی می‌کند و دو رابط سریال برای آن در نظر گرفته شده است. همچنین یک USB Host و یک USB Slave در این مدل وجود دارد.

این قابلیت‌ها امکان استفاده از پنل در پروژه‌هایی را فراهم می‌کنند که ارتباط HMI با کنترلر یا تجهیزات جانبی از طریق رابط‌های سریال انجام می‌شود. با این حال، یک نکته مهم وجود دارد: DOP-107BV فاقد پورت Ethernet است. بنابراین اگر معماری شبکه پروژه بر پایه Ethernet طراحی شده باشد، بهتر است پیش از خرید سراغ مدل‌هایی از خانواده DOP-100 بروید که این قابلیت را ارائه می‌کنند.

هنگام خرید DOP-107BV چه نکاتی را بررسی کنیم؟

قیمت تنها یکی از معیارهای تصمیم‌گیری برای خرید HMI است. در تجهیزات اتوماسیون صنعتی، تطابق مشخصات فنی با پروژه اهمیت بیشتری دارد. پیش از سفارش DOP-107BV بهتر است موارد زیر بررسی شود:

• سازگاری رابط ارتباطی HMI با PLC و تجهیزات موجود
• نیاز یا عدم نیاز پروژه به Ethernet
• اندازه و محل برش تابلو
• ولتاژ تغذیه و شرایط برق ورودی
• دمای محیط نصب
• نیاز پروژه به USB
• نوع نرم‌افزار و امکانات موردنیاز برای طراحی صفحات
• اصالت کالا و مشخصات درج‌شده روی محصول

ابعاد کلی DOP-107BV حدود ۲۱۵×۱۶۱×۳۵.۵ میلی‌متر و ابعاد برش پنل حدود ۱۹۶.۹×۱۴۲.۹ میلی‌متر اعلام شده است؛ بنابراین پیش از طراحی یا برش تابلو باید ابعاد دقیق مدل بررسی شود.

قیمت HMI دلتا DOP-107BV چگونه تعیین می‌شود؟

قیمت HMI دلتا DOP-107BV یک عدد ثابت و همیشگی نیست و می‌تواند با توجه به شرایط بازار، نرخ ارز، موجودی کالا، تأمین‌کننده و وضعیت عرضه تغییر کند. بنابراین بهتر است به جای اتکا به قیمت‌های قدیمی درج‌شده در صفحات اینترنتی، قیمت روز و وضعیت موجودی از فروشنده استعلام شود.

در زمان مقایسه قیمت نیز نباید فقط مبلغ نهایی را در نظر گرفت. اصالت کالا، مدل دقیق، وضعیت بسته‌بندی، امکان ارائه اطلاعات فنی و خدمات مرتبط با خرید تجهیزات اتوماسیون می‌توانند در تصمیم نهایی تأثیرگذار باشند.

برای بررسی مشخصات و وضعیت این مدل، صفحه اچ ام ای دلتا 7 اینچی مدل DOP-107BV در سایت آزند اتوماسیون نیز می‌تواند یکی از مراجع بررسی محصول باشد. این صفحه مشخصات فنی، ابعاد برش تابلو و اطلاعات مربوط به قیمت را ارائه کرده است.

انتخاب نمایندگی دلتا چه اهمیتی دارد؟

برای خرید تجهیزات اتوماسیون صنعتی، دسترسی به اطلاعات فنی دقیق و اطمینان از اصالت کالا اهمیت زیادی دارد.‎ آزند اتوماسیون به‌عنوان نمایندگی دلتا، محصولات این برند را در حوزه تجهیزات اتوماسیون صنعتی از جمله HMI، PLC، اینورتر و سروو ارائه می‌کند و امکان بررسی و تأمین مدل‌های مختلف را برای مصرف‌کنندگان و مجموعه‌های صنعتی فراهم کرده است.‎HMI، PLC، اینورتر و سروو ارائه می‌کند و امکان بررسی و تأمین مدل‌های مختلف را برای مصرف‌کنندگان و مجموعه‌های صنعتی فراهم کرده است.‎

DOP-107BV در مقایسه با HMIهای دیگر

DOP-107BV را باید بیشتر به‌عنوان یک HMI پایه و اقتصادی در خانواده DOP-100 در نظر گرفت. نقطه قوت آن ترکیب نمایشگر هفت اینچی، رزولوشن ۸۰۰×۴۸۰، پردازنده ۸۰۰ مگاهرتزی، حافظه ۲۵۶ مگابایتی و ارتباطات سریال است.

در مقابل، مدل‌هایی مانند DOP-107EV امکانات ارتباطی گسترده‌تری از جمله Ethernet دارند. بنابراین انتخاب بین این مدل‌ها به نیاز پروژه بستگی دارد؛ برای یک سیستم ساده‌تر ممکن است DOP-107BV انتخاب منطقی باشد، اما در پروژه‌های مبتنی بر شبکه صنعتی، بررسی مدل دارای Ethernet اهمیت بیشتری پیدا می‌کند.

جمع‌بندی

انتخاب HMI مناسب باید بر اساس معماری سیستم کنترل، تجهیزات متصل، محیط نصب و امکانات موردنیاز انجام شود. Delta DOP-107BV با نمایشگر ۷ اینچی TFT، رزولوشن ۸۰۰×۴۸۰، پردازنده ARM Cortex-A8، حافظه ۲۵۶ مگابایتی و ارتباطات سریال، برای بسیاری از کاربردهای پایه و متداول اتوماسیون صنعتی گزینه‌ای قابل بررسی است.

در عین حال، نبود Ethernet یکی از محدودیت‌های مهم این مدل است و در پروژه‌هایی که ارتباط شبکه‌ای موردنیاز است باید پیش از خرید مورد توجه قرار گیرد. همچنین قیمت این محصول با شرایط بازار تغییر می‌کند؛ بنابراین برای خرید، بررسی مشخصات دقیق مدل، موجودی و قیمت روز اهمیت دارد. بررسی اطلاعات تاچ پنل دلتا در تأمین‌کنندگان تخصصی مانند آزند اتوماسیون نیز می‌تواند به مقایسه گزینه‌های موجود کمک کند.

سوالات متداول

آیا DOP-107BV دارای Ethernet است؟

خیر. طبق مشخصات منتشرشده، DOP-107BV فاقد پورت Ethernet است و ارتباطات آن از طریق رابط‌های سریال و USB انجام می‌شود. اگر پروژه به ارتباط Ethernet نیاز داشته باشد، باید مدل‌های دیگری از خانواده DOP-100 را بررسی کرد.

رزولوشن HMI دلتا DOP-107BV چقدر است؟

رزولوشن نمایشگر این مدل ۸۰۰×۴۸۰ پیکسل است. نمایشگر ۷ اینچی TFT LCD نیز توانایی نمایش ۶۵۵۳۶ رنگ را دارد و روشنایی معمول آن حدود ۴۰۰ cd/m² اعلام شده است.

آیا DOP-107BV برای PLC مناسب است؟

بله، این مدل برای ایجاد رابط کاربری با تجهیزات اتوماسیون صنعتی طراحی شده و از رابط‌های سریال RS-232، RS-485 و RS-422 پشتیبانی می‌کند. با این حال، پروتکل و نوع ارتباط باید با PLC و تجهیزات موردنظر در پروژه سازگار باشد.

قیمت DOP-107BV چقدر است؟

قیمت این HMI به عواملی مانند نرخ ارز، موجودی بازار و شرایط تأمین بستگی دارد و ممکن است تغییر کند. برای تصمیم‌گیری دقیق، بهتر است قیمت روز و مشخصات مدل از تأمین‌کننده تخصصی استعلام شود.
