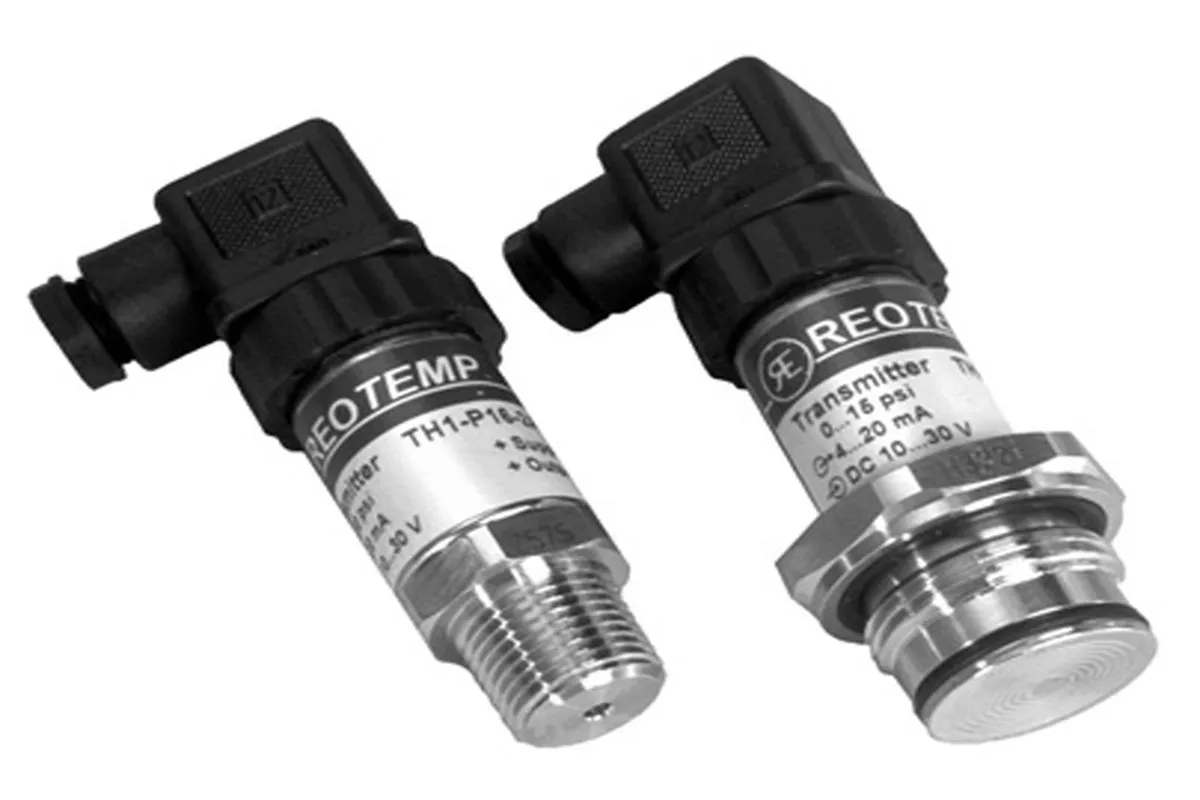

شناخت ترانسمیتر فشار و کاربرد های آن در صنعت

به گزارش گروه خبر خبرگزاری برنا، فشار یک کمیت اصلی در ابزار دقیق و کنترل است و می توان از آن برای محاسبه سایر متغیرها مانند سطح و جریان نیز استفاده نمود. طیف گسترده ای از ترانسمیترهای فشار جهت برنامه های کاربردی با نیازهای متفاوت وجود دارد.

نحوه عملکرد ترانسمیتر فشار

ترانسمیتر فشار بر اساس یک اصل ساده عمل می کند. مانند سایر ترانسمیتر ها، یک ترانسمیتر فشار از بخش الکترونیکی متصل به یک سنسور تشکیل شده است.

ترانسمیترها با انواع حسگرهای فشار از قبیل خازنی ، پیزو الکتریک ، سیلیکون رزونانس و غیره در بازار موجود هستند. در این بخش از مقالات ای شاپ صنعت به معرفی سنسورهای خازنی خواهیم پرداخت.

سنسورهای خازنی

سنسورهای خازنی رایج ترین نوع سنسورهای فشار هستند؛ هرچند که نمی توان آن ها را در رده بهترین آن ها به شمار آورد.

در این نوع از سنسور، فشار اعمال شده بر روی سلولهای خازنی باعث ایجاد تغییر در خازن سنسور خواهد شد. این تغییر بر روی فرکانس اسیلاتور تأثیر می گذارد و ترانسمیتر فشار این تغییرات را تشخیص می دهد. سپس ترانسمیتر این داده ها را در یک سیگنال خروجی استاندارد ترجمه کرده و به شکل خوانا برای اپراتور تبدیل می نماید.

4 نوع حسگر فشار اصلی

سنسور فشار سرامیکی

سنسورهای فشار سرامیکی به صورت یک سطح رسانا هستند که خازن را شارژ می کنند. هنگامی که نیروی فشار وارد می شود، میزان بار بسته به فشار وارد شده افزایش یا کاهش می یابد.

سنسور فشار استرین گیج

سنسورهای  فشار استرین گیج، میزان فشارهیدرواستاتیک مخازن را با استفاده از پل Wheatstone اندازه گیری می کنند. این بدان معناست که تحت فشار، استرین گیج تغییر شکل می یابد و این عمل  باعث ایجاد تغییر در مقاومت میگردد.

سنسور فشار با دیافراگم های فلزی

سنسورهای فشار با دیافراگم های فلزی با استفاده از نیمه هادی ها تغییرات مقاومت را مطابق با تغییر فشار در محفظه نمونه برداری حس کنند.

سنسور فشار سیلیکونی

سنسورهای فشار رزونانس سیلیکون Yokogawa از فناوری سیستم های میکرو الکترو مکانیکی (MEMS) استفاده می کنند.

سایر کاربردهای ترنسمیترهای فشار در صنعت

از  ترانسمیتر فشار می توان برای اندازه گیری سایر کمیت ها نیز استفاده نمود. برای مثال با استفاده از داده های اولیه مختلف، می توان جریان را از طریق یک ترانسمیتر اختلاف فشار اندازه گیری نمود. همچنین می توان با استفاده از یک ترانسمیتر اختلاف فشار یا ترانسمیتر فشار میزان سطح مخازن بسته و باز را به دست آورد.

با استفاده از یک تنظیم محلی یا دستی اطلاعاتی از قبیل واحد اندازه گیری، محدوده اندازه گیری و خروجی ترانسمیتر را می توان تغییر داد یا به عبارتی ترانسمیتر فشار را متناسب با نیاز خود تنظیم نمود.

اندازه گیری سطح با استفاده از ترانسمیتر اختلاف فشار ( لول ترانسمیتر )

ترانسمیترهای اختلاف فشار را می توان جزو ترانسمیترهای همه کاره به شمار آورد.اندازه گیری سطح فقط یکی از فرآیندهای کاربردی در مورد ترانسمیتر های DP است.  حتی امروزه با وجود دستگاه های تخصصی برای اندازه گیری میزان سطح، بسیاری از مهندسین این حوزه هنوز ترانسمیتر اختلاف فشار خوب را ترجیح می دهند.

ترانسمیتر اختلاف فشار از یک سلول سنجشی (سنسور فشار) و یک ترانسمیتر تشکیل شده است. سلول دارای دو محفظه فشار است که توسط یک دیافراگم به دو قسمت فشار بالا و فشار پایین تفکیک شده اند. این تفکیک فقط جهت تأثیر فشار بر سیگنال خروجی را بازگو میکند و لازم نیست به معنای واقعی به کار رود.

برای انجام محاسبه سطح توسط ترانسمیتر DP (DP مخفف فشار دیفرانسیل است) بایستی از معادله ریاضی مورد نیاز برای یافتن سطح در مخزن استفاده نمود. با استفاده از معادله پاسکال می توان فشار هیدرواستاتیک را به دست آورد:  P = ρ * g * h

اندازه گیری دبی با استفاده از ترانسمیتر اختلاف فشار (فلومتر)

یک ترانسمیتر اختلاف فشار ( فلومتر DP ) سه عنصر اساسی را ترکیب می کند:

عنصر اصلی یعنی جزئی در داخل لوله که تغییر فشار ایجاد می کند.

ترانسمیتری که میزان فشار را می خواند و به سیگنال استاندارد خوانا تبدیل می کند.

عنصر سوم ساختاری است که عنصر اولیه و فشار ایجاد شده توسط آن را به ترانسمیتر متصل می کند. این خطوط ضربه ، لوله ، شیر و سایر بیت های مکانیکی را پوشش می دهد.

از پر کاربرد ترین ابزار نوع المان دار اندازه گیری جریان به عنوان فلومتر می توان به اوریفیس پلیت اشاره کرد.
