نحوه کارکرد و نصب استابلایزر خانگی؛ چند قدم تا حفاظت از برق ساختمان

در این مطلب ما به سوالاتی مانند بهترین شرایط و مکان برای نصب استابلایزر خانگی، نحوه انجام این نصب، بهتر است برقکار انجام دهد یا خودتان و ... پاسخ می‌دهیم تا بتوانید نصبی مناسب با بهترین عملکرد را در استابلایزر خانگی خود داشته باشید.

نصب استابلایزر خانگی برای رفع نوسان برق

استابلایزر خانگی یک سیستم "Voltage Regulation" است که وظیفه‌ آن فقط محافظت نیست؛ بلکه اصلاح لحظه‌ای ولتاژ ورودی است. این دستگاه به‌صورت مداوم برق شهری را پایش می‌کند و وقتی ولتاژ از محدوده استاندارد خارج می‌شود، بلافاصله وارد عمل می‌شود تا خروجی را در سطحی پایدار نگه دارد.

باتکیه‌بر همین فرایند وسایل برقی بدون استرس الکتریکی کار می‌کنند و نوسان عملکرد نخواهند داشت. در مدل‌های خانگی این فرایند معمولا در چند مرحله انجام می‌شود که در عمل برقکارها هم آن را به همین شکل مشاهده می‌کنند:

• تشخیص نوسان: دستگاه تغییرات لحظه‌ای ولتاژ را در ورودی شناسایی می‌کند
• تحلیل ولتاژ: بررسی می‌شود که ولتاژ در چه محدوده‌ای قرار دارد (کمتر یا بیشتر از استاندارد)
• اصلاح ولتاژ: از طریق مدار داخلی (سروو موتور یا رله‌ای)، ولتاژ تنظیم می‌شود
• ارسال برق پایدار: خروجی با سطح تثبیت ‌شده به مدار مصرف خانه انتقال می‌یابد

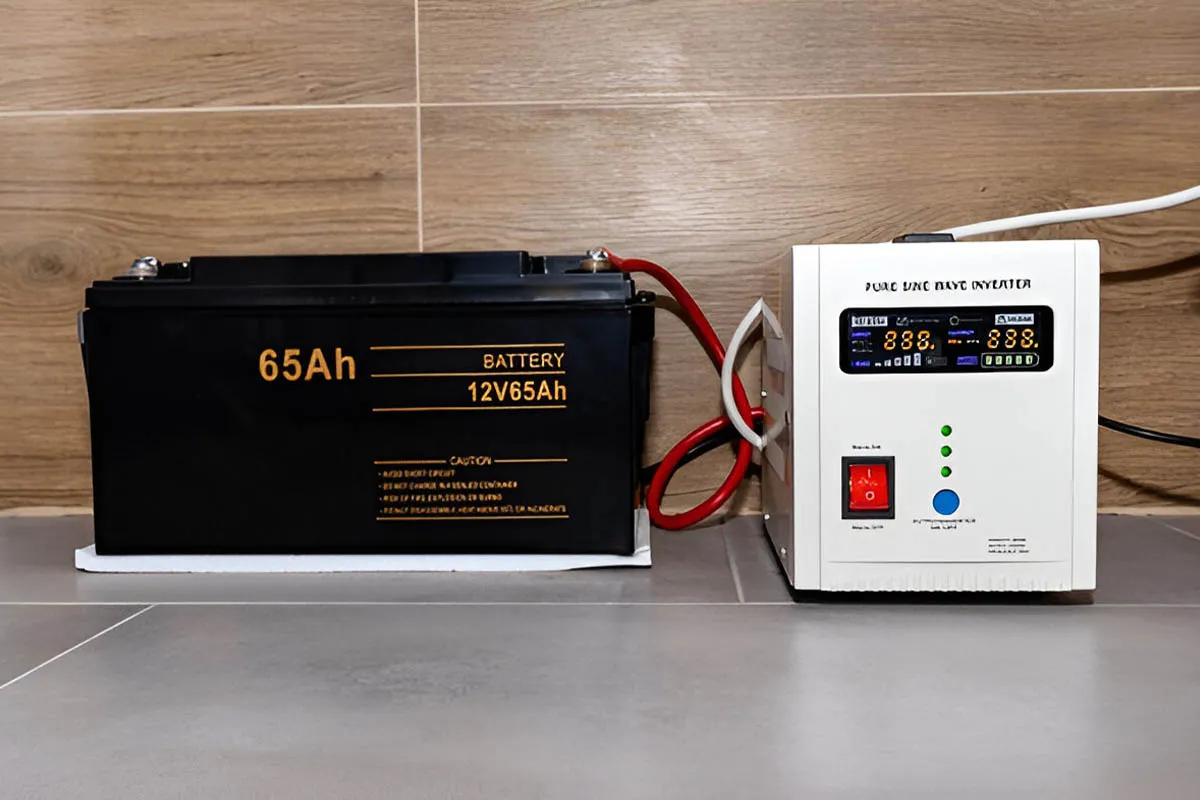

استابلایزر کجا نصب می‌شود؟

محل قرارگیری استابلایزر تعیین‌کننده این است که کل سیستم برق ساختمان چگونه تغذیه شود؟ در استانداردهای اجرایی بهترین نقطه نصب معمولا مسیر ورودی اصلی برق ساختمان در نظر گرفته می‌شود؛ یعنی جایی که برق از شبکه وارد ساختمان شدهT قبل از آنکه بین مدارهای مختلف تقسیم شود.

در عمل محل نصب استابلایزر بعد از کنتور و قبل از تابلو برق اصلی است. در این موقعیت تمام جریان برق ورودی ابتدا از دستگاه عبور می‌کند، نوسانات اصلاح شده و برق پایدار وارد سیستم توزیع داخلی می‌شود.

دلیل انتخاب این محل از دید مهندسی نیز روشن است: نقطه ورود برق تنها جایی است که می‌توان کل سیستم را به‌صورت یکپارچه کنترل کرد. در این حالت استابلایزر به جای اینکه یک تجهیز موضعی باشد، نقش یک کنترل‌کننده مرکزی کیفیت برق ساختمان را بازی می‌کند. این موضوع در منابع فنی بین‌المللی به‌عنوان "Central Voltage Conditioning Point" شناخته می‌شود.

مزیت مهم این نوع نصب در تجربه عملی نیز کاملا قابل مشاهده است. وقتی تثبیت ولتاژ در ورودی انجام شود، تمام تجهیزات، از یخچال و کولر گازی گرفته تا سیستم‌های روشنایی و دستگاه‌های حساس، برق یکنواخت دریافت می‌کنند و فشار ناشی از نوسانات به‌ طور کامل در سطح ورودی مهار می‌شود.

نحوه اتصال استابلایزر به سیستم برق ساختمان

در تجربه‌های اجرایی اتصال استابلایزر خانگی فقط این نیست که چندتا سیم ساده را به هم بچسبانید. این فرایند در واقع قرار دادن یک نقطه کنترل کیفیت برق در مسیر اصلی جریان ساختمان است. در همین راستا و مهم بودن سیم کشی ساختمان در توضیحات سایت راد الکتریک نکته زیر گفته شده است:

نکاتی که حتما باید در مورد سیم کشی و نحوه نصب ترانس برق خانگی، قبل از اقدام به نصب آن در خانه بپردازید، این است که حتما سیم کشی کل ساختمان ها را بررسی و کنترل کنید و در ضمن می بایست آمپر کنتور، تعادل ولتاژ، چراغ نشانگر، سوئیچ و کابل را نیز بررسی نمائید

به همین دلیل در طراحی‌های استاندارد، این دستگاه در مسیری قرار می‌گیرد که بتواند ابتدا برق ورودی را دریافت کرده، آن را تنظیم کند و سپس برق پایدار را به کل شبکه داخلی انتقال دهد. با این ساختار عملکرد دستگاه به‌صورت یکپارچه روی تمام مصرف‌کننده‌ها اثر می‌گذارد و نه فقط یک بخش محدود.

از نظر عملی مسیر اتصال به‌صورت زیر تعریف می‌شود:

1. برق ورودی از سمت کنتور به دستگاه وارد می‌شود
2. ولتاژ در داخل استابلایزر تنظیم و تثبیت می‌شود
3. برق خروجی از دستگاه به تابلو برق اصلی ساختمان منتقل می‌شود
4. در نهایت کل مدار داخلی از برق پایدار تغذیه می‌کند

در این میان جزئیات فنی مثل ترمینال‌های ورودی و خروجی نقش مهمی دارند؛ چون هرگونه اشتباه در تشخیص آن‌ها باعث اختلال در عملکرد یا حتی آسیب به تجهیزات می‌شود. همچنین اتصال ارت (Earth) یکی از بخش‌های کلیدی این فرایند به‌شمار می‌رود؛ زیرا برای پایداری سیستم و تخلیه اضافه ولتاژهای ناگهانی بسیار اهمیت دارد.

ارت و تهویه؛ دو نکته مهم که در نصب استابلایزر نباید نادیده گرفت

در بسیاری از بازدیدهای فنی اولین چیزی که بررسی می‌شود خود استابلایزر نیست؛ بلکه شرایطی است که دستگاه در آن نصب شده است. متخصصان نصب قبل از راه‌اندازی، از وجود اتصال ارت مطمئن می‌شوند و محل نصب را به‌گونه‌ای انتخاب می‌کنند که جریان هوا به‌راحتی اطراف دستگاه گردش داشته باشد.

همچنین استابلایزر باید از دیوار، منابع حرارتی و محیط‌های مرطوب فاصله مناسبی داشته باشد تا گرمای تولید شده به‌خوبی دفع شود و دستگاه بدون افت راندمان، وظیفه تثبیت ولتاژ را برای سال‌ها انجام دهد.

هنگام نصب استابلایزر خانگی به چه نکاتی باید توجه کرد؟

در تجربه نصب‌های واقعی بیشترین مشکلاتی که بعدها به‌عنوان کاهش راندمان یا اختلال در عملکرد استابلایزر دیده می‌شوند، به خود دستگاه مربوط نیستند. این مشکلات به شرایط محیطی و انتخاب محل نصب برمی‌گردند.

استابلایزر خانگی زمانی عملکرد پایدار و قابل اتکا دارد که هم از نظر ظرفیت با بار مصرفی هماهنگ باشد و هم در محیطی نصب شود که امکان تهویه، ایمنی و دسترسی مناسب فراهم باشد.

در غیر این صورت حتی یک دستگاه استاندارد هم خروجی ایده‌آلی ارائه نمی‌دهد. در عمل برقکارها قبل از نصب به مجموعه‌ای از شرایط فیزیکی و فنی توجه می‌کنند که مستقیما روی طول عمر و کیفیت عملکرد دستگاه اثر می‌گذارند:

• انتخاب ظرفیت مناسب در محدوده ۱ تا ۸ kVA متناسب با مجموع مصرف برق خانه
• در نظر گرفتن فاصله مناسب از دیوار برای گردش هوا و جلوگیری از افزایش دما
• نصب در محیطی با دمای متعادل و بدون نوسان شدید حرارتی
• خودداری از قرارگیری در محیط‌های مرطوب یا در معرض نشتی آب
• استفاده از اتصال ارت برای افزایش پایداری و ایمنی سیستم
• فراهم بودن فضای کافی برای سرویس و بررسی‌های دوره‌ای

آیا نصب استابلایزر خانگی را می‌توان بدون برقکار انجام داد؟

اگر از کارشناسان حرفه‌ای بپرسید، محل نصب استابلایزر خانگی را صرفا یک انتخاب فیزیکی نمی‌دانند. این فرایند بخشی از طراحی مسیر اصلی برق ساختمان به‌شمار می‌آید. به همین دلیل حتی اگر دستگاهی داشته باشید که از نظر ظاهری ساده به نظر برسد، عملکرد صحیح آن کاملا به شرایط محیطی و رعایت اصول نصب وابسته است.

مهم‌ترین نکته این است که استابلایزر زمانی بهترین عملکرد را دارد که ظرفیت آن با مصرف واقعی خانه هماهنگ باشد و در فضایی نصب شود که هم تهویه مناسب داشته باشد و هم در معرض تنش‌های محیطی مثل گرما یا رطوبت قرار نگیرد.

البته نصب استابلایزر خانگی در ظرفیت‌های پایین می‌تواند توسط خود شما انجام شود. به این صورت که فقط کافیست کمی از برق و متصل کردن درست سیم‌ها مطلع باشید. اما در هر صورت پیشنهاد ما بررسی این مورد توسط یک برقکار است تا دچار مشکلات بعدی نشوید.

نصب درست استابلایزر کیفیت برق خانه را تعیین می‌کند

استابلایزر خانگی زمانی ارزش واقعی خود را نشان می‌دهد که هم انتخاب ظرفیت به ‌درستی انجام شده باشد و هم نصب آن بر اساس اصول فنی و شرایط واقعی ساختمان صورت بگیرد. این دستگاه بخشی از مسیر اصلی برق ساختمان است که وظیفه دارد نوسان‌های ورودی را قبل از رسیدن به تجهیزات خانگی اصلاح کند. به همین دلیل کوچک‌ترین خطا در نصب یا بی‌توجهی به شرایط محیطی کل عملکرد سیستم را تحت تاثیر قرار می‌دهد.
