در مورد تابلو سنکرون و تابلو چنج آور چه می‌دانید ؟

تابلو سنکرون

بطور عامیانه میتوان گفت به اتصال دو یا چند دیزل ژنراتور به هم و یا اتصال دیزل ژنراتور با برق شهر  که به منظور گرفتن خروجی بیشتر و صرفه جویی در مصرف سوخت و هزینه و جلوگیری از قطعی برق و … را اصطلاحا سنکرون دیزل ژنراتور می‌گویند.

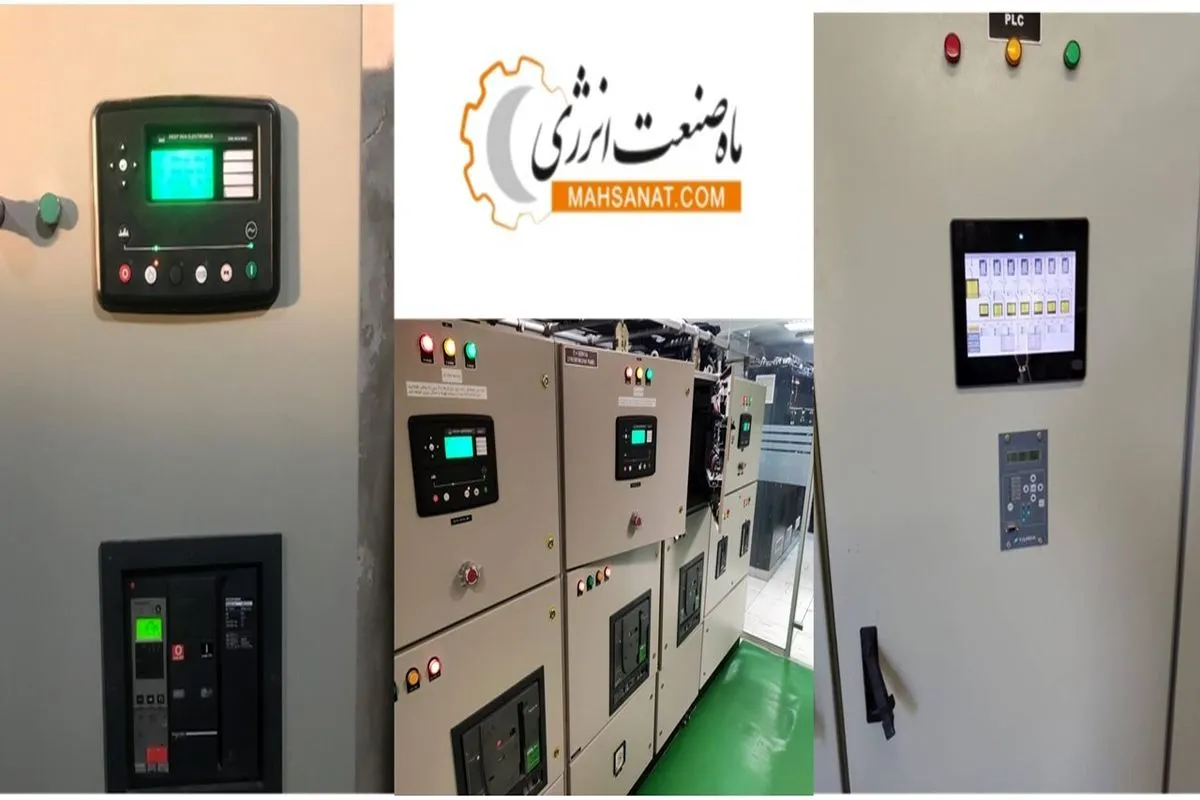

تابلو سنکرون دیزل ژنراتور

سنکرون دیزل ژنراتور ها ۳ حالت کلی دارد:

1. سنکرون دیزل ژنراتورها با هم
2. سنکرون دیزل ژنراتور با برق شهر
3. سنکرون دیزل ژنراتورها با هم و با برق شهر

برای سنکرون دو دیزل با هم به دو برد احتیاج ‌است .پیشنهاد مهندسین مجرب ماه صنعت انرژی استفاده از برد دیپسی 8610 است. در واقع به تعداد هر دیزل برد 8610 مورد نیاز است که همگی به یک برد مادر 8660 نیاز دارند.

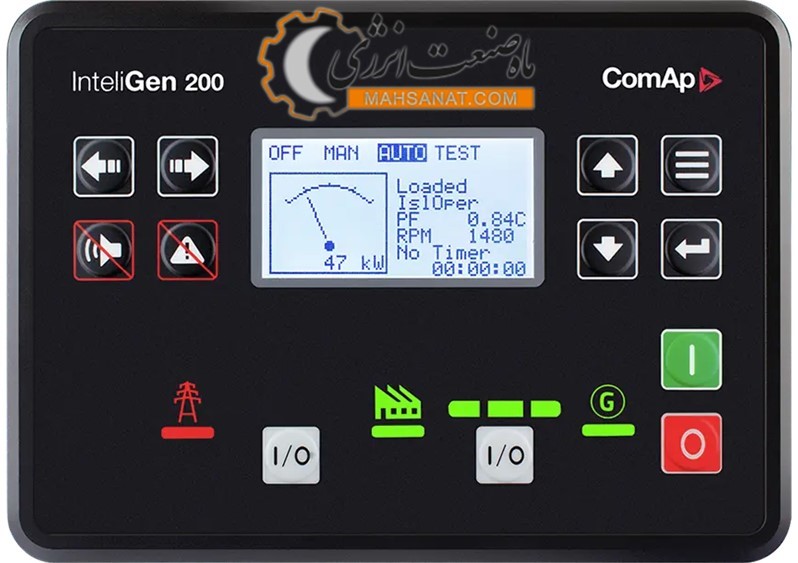

ویژگی سنکرون دیزل ژنراتور با برد کومپ

InteliGen200

• سنکرونایزر اتوماتیک با امکان سنکرون کردن 32 ژنراتور
• قابلیت تغییر اپلیکیشن‌های مختلف به صورت نرم افزاری(مانند SPTM و MINT)
• تقسیم بار  اکتیو و راکتیو بین ژنراتورها
• مدیریت بار با امکان یکسان سازی ساعت کار
• مجهز به  AVRi
• دارای PLCداخلی ،پشتیبانی از PLC Editor و مانیتورینگ با استفاده از نرم افزار InteliConfig
• دارای پورت (J1939) CAN Bus و پشتیبانی از طیف وسیع از موتور های ECUدار
• امکانات مانیتورینگ و کنترل از طریق Internet، LAN،Modem  GSM  و شبکه های صنعتی مانند Modbus RTU/TCP
• کنترل دستی و اتوماتیک کلید برق شهر ، ژنراتور
• دارای ساعت داخلی RTCو حافظه ثبت وقایع و رویداد ها با درج  تاریخ و ساعت(350 رخداد اخیر)
• صفحه نمایش از نوع LCDگرافیکی
• پشتیبانی از زبان های مختلف

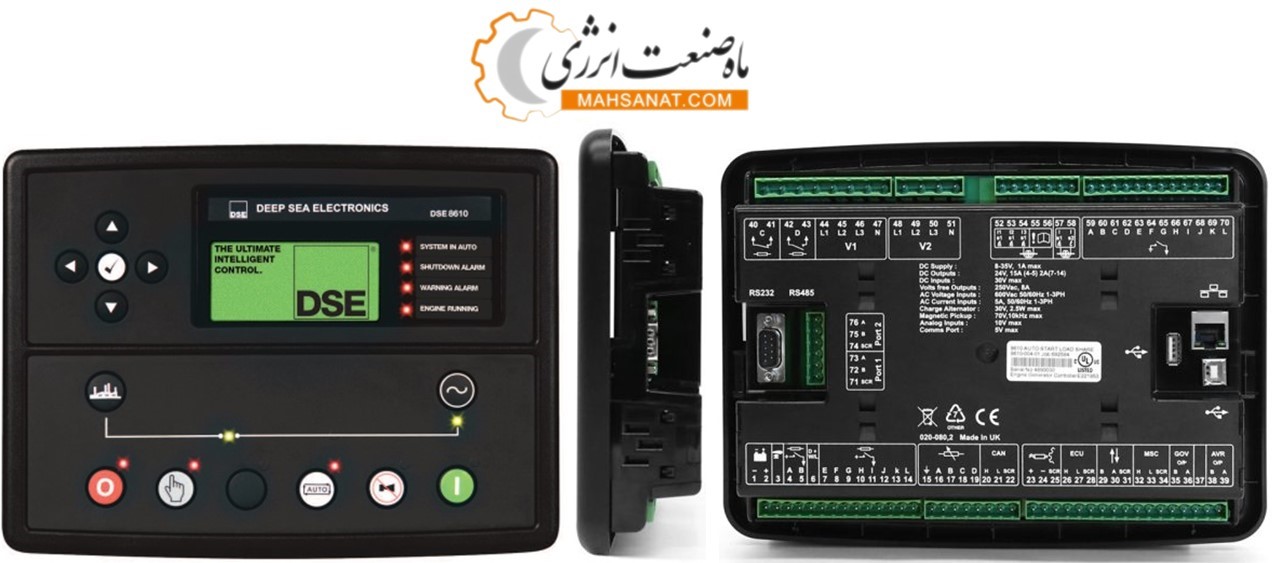

سنکرون دیزل ژنراتور با برد دیپسی

دیپسی 8610

• فرکانس: فرکانس‌ها بایدیکسان باشند.
• ولتاژ: ژنراتورها باید همانند و یکسان باشند.
• تعداد فاز: دو سیستم بایدتعداد فازهای یکسانی داشته باشند ، یا سه فاز یا تک فاز.
• توالی فاز: برای سیستم های سه فاز ، هر سه مرحله باید با هم همسان شوند.
• این مانع از فشار بیش از حد مکانیکی و برقی و همچنین جلوگیری از افزایش قدرت می‌شود.
• زاویه فاز ولتاژ: شکل موجها باید به گونه ای یکسان شوند که دقیقا همانند هم باشند.
• نباید در زمان سنکرون شدن اختلاف زاویه فاز و اخلاف ولتاژ وجود داشته باشد.

برد دیپسی DSE8610 دارای کاربری آسان بوده و استفاده از آن بسیار راحت می باشد .این ماژول کنترلی به صورت اتوماتیک ژنراتور را استارت کرده و قابلیت سنکرون کردن ژنراتور را دارد و مناسب برای استفاده در یک سیستم دارای چند ژنراتور است ،که برای سنکرون کردن حداکثر 32 ژنراتور از جمله الکترونیکی و موتورهای غیر الکترونیکی طراحی شده است .

DSE7610به صورت کامل ژنراتور را نظارت کرده و شرایط خطا و وضعیت عملکرد آن را نشان می دهد. به صورت اتوماتیک در حالت افزایش بار در باس ، ژنراتور را روشن کرده و در صورت وجود خطا آن را خاموش کرده و از مدار خارج می کند .آلارم های سیستم بر روی صفحه LCD نمایش داده می شوند ( چند زبان در دسترس است )و چراغ مربوطه روشن شده و صدا هم شنیده می شود.این برد کنترلی 250 رویداد را برای تسهیل تعمیر و نگهداری دستگاه ذخیره می کند.

تعداد گسترده ای از سیستم‌های  ثابت ، انعطاف پذیر ، اندازه گیری و ویژگی های حفاظتی و همچنین گزینه های ارتباطی در این کنترلر اضافه شده است. با استفاده از نرم افزار DSE PC Configuration Suite  برای تغییر توابع عملیاتی ، تایمرها و آلارم ها آسان است ، و تمام درگاه های ارتباطی قادرند به طور همزمان مورد استفاده قرار گیرند.این برد برای طیف گسترده ای از برنامه های تقسیم بار ایده آل است.

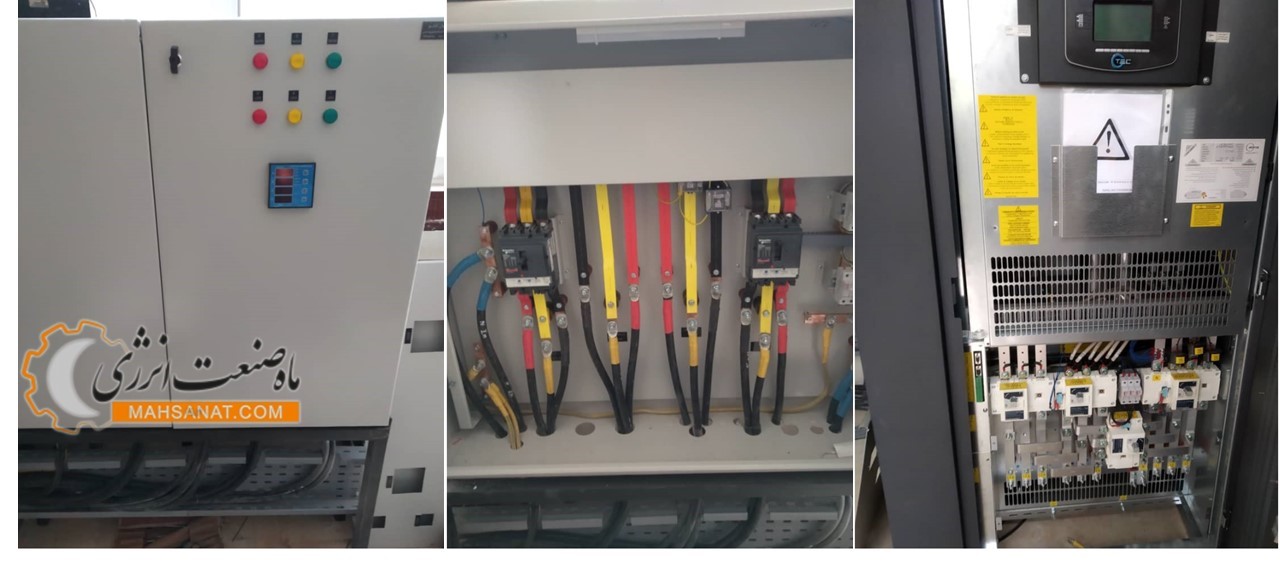

تابلو چنج آور دیزل ژنراتور

به زبان بسیار ساده تابلو برق چنج آور دیزل ژنراتور ، تابلو برقی است که بتواند به‌صورت اتوماتیک بین دو ورودی برق جابجایی ایجاد کند. فرض کنید از یک UPS یا ژنراتور اضطراری استفاده می‌کنید، با قطع برق شهر به‌صورت خودکار ورودی برق از برق شهری به برق ژنراتور اضطراری یا UPS جابه‌جا می‌شود. در واقع از دو منبع ورودی یک خروجی داریم که در صورت عدم اتصال هر کدام، از ورودی دیگر استفاده می‌شود.در اصطلاح علمی این تابلو برای سنکرون یا پارالل کردن برق شهر با یک نوع ورودی دیگر کاربرد دارد و خاصیت این نوع تابلو برق این است که هیچ‌وقت قطعی برق نخواهید داشت. به تابلو برق چنج اوور، به اختصار تابلو ATS که همان Automatic Transfer Switch و یا AMF  که همان Automatic Mains Failure  نیز گفته می‌شود ، با این تفاوت که تابلو AMF دارای سیستمی برای کنترل دیزل ژنراتور است ولی تابلو ATS فقط المان‌هایی برای کنترل بریکر یا کنتاکتورهای تابلو برق چنج آور دارد.

برای ساخت و مونتاژ تابلو چنج آور سایز کوچک به اقلام زیر نیاز داریم:

• برد کنترلی
• رله برد 4 کنتاکت
• فیوز مینیاتوری سه فاز 20 آمپر هیوندای
• فیوز مینیاتوری تک فاز  6 آمپر  هیوندای
• کنتاکتور 18 الی 20 آمپر هیوندای
• شارژر 12 ولت 5 آمپر انکو یا امکو
• ترمینال ریلی رعد
• چراغ سیگنال پارس فانال
• کلید قارچی ( اضطراری )
• پوسته تابلو 80*60 یا 80*100 ضخامت 1.5 با رنگ الکترواستاتیکی
• سیم و ریل و داکت و سرسیم و کابلشو و …

برای ساخت و مونتاژ تابلو چنج آور سایز بزرگ به اقلام زیر نیاز داریم:

• برد کنترلی
• رله برد 4 کنتاکت
• کلید اتوماتیک هوایی یا کامپکت به همراه رله و موتور کلید
• فیوز مینیاتوری تک فاز  6 آمپر  هیوندای
• فیوز مینیاتوری سه فاز  6 آمپر  هیوندای
• شارژر 24 ولت 5 آمپر انکو یا امکو
• ترمینال ریلی رعد
• چراغ سیگنال پارس فانال
• کلید قارچی ( اضطراری )
• تابلو ایستاده طرح ریتال از یک تا سه سلول بر اساس توان تابلو ضخامت 1.5 با رنگ الکترواستاتیکی
• سیم و ریل و داکت و سرسیم و کابلشو و …

 بردهای قابل استفاده در این تابلو :

• دیپسی 4520
• دیپسی 8620
• دایف CGC400
• کومپ AMF25
• دیتاکام DKG207
• دیتاکام DKG307

باطری شارژر

• 12 ولت 5 آمپر
• 12 ولت 10 آمپر
• 24 ولت 5 آمپر
• 24 ولت 10 آمپر

برند باتری شارژر

• دیپسی
• دیتاکام
• آکرو
• امکو
• انکو

برای دریافت اطلاعات بیشتر و مشاوره با کارشناسان فنی شرکت ماه صنعت انرژی می‌توانید به وبسایت ما مراجعه کرده و از طریق راه های ارتباطی با ما در تماس باشید. هدف ما ارائه بهرین و با کیفیت ترین خدمات به مشتریان عزیز می‌باشد.
